該生產線主要完成共板法蘭風管標準直營的加工，只需要輸入風管尺寸，生產線自動完成開卷機放料、壓筋、長度測量、沖剪缺口、補強沖孔、定長剪斷、雙側聯合角咬口、雙側角鋼法蘭或共板法蘭成型、液壓自動折方，全部工序全由1-2人監控操作自動完成。
生產線U型分布，占地面積小、安裝方便，適合中小廠家使用，日產2000平米以上，皮帶線與1號、2號滾杠線可停留三塊待加工的風管板材，因此提高了生產效率。生產線有省料模式，每卷料只有一塊20mm的廢料，前後兩套控制系統採用松下PLC編程，有效保證整體系統的穩定性。

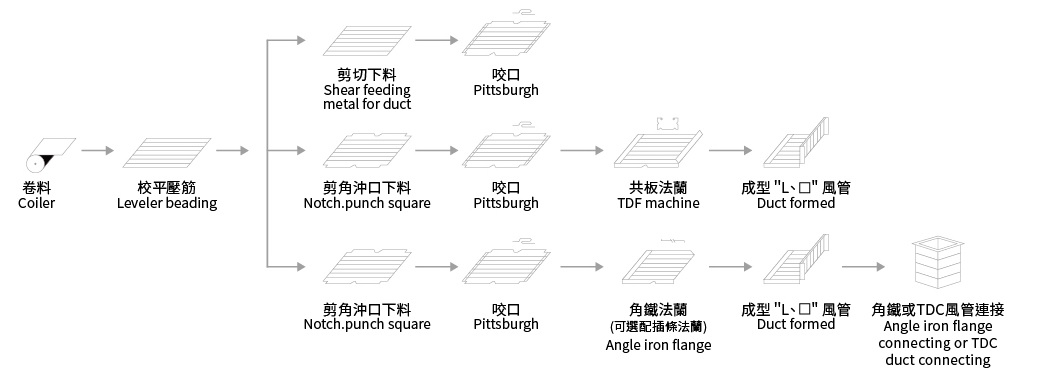

工作示意圖

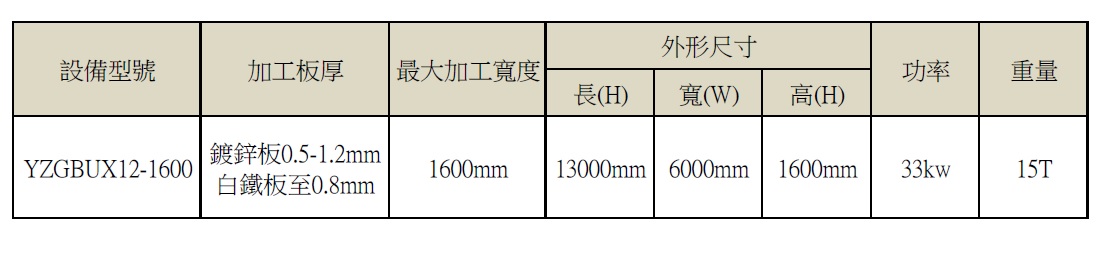

技術參數
